三次元旋振篩

三次元旋振篩是常見的輕型篩分設備，因其是最常見的振動篩分設備，所以很多用戶直接稱其為振動篩，也有部分地區用戶或振動篩廠家稱其為篩分機、篩粉機、振蕩篩等，三次元旋振篩采用立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉...

點擊在線溝通

掃碼加微信了解詳情

產品詳情

振泰機械三次元旋振篩結構圖

三次元振動篩概述：
三次元旋振篩是常見的輕型篩分設備，因其是最常見的振動篩分設備，所以很多用戶直接稱其為振動篩，也有部分地區用戶或振動篩廠家稱其為篩分機、篩粉機、振蕩篩等，三次元旋振篩采用立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，所以得名三次元旋振篩。

該設備可根據客戶不同需求1-5層同時使用，從篩面直徑400-2000mm、1-5層、304不銹及碳鋼材質等各種型號齊全，可滿足各種粉末、顆粒篩分需要求及液體過濾需求，也可設計為閘門式旋振篩、加緣式旋振篩等機型。

三次元旋振篩使用范圍廣泛，0-500目的干、濕、精細、粗糙、大小比重粉末、顆?？奢p松篩選，0-600目漿態物料可輕松過濾。我們針對不同用戶物料特性、處理量、篩分目標、場地限制、生產線配置等不同特點的需要，為每一位用戶量身打造最適合自己使用的旋振篩設備。

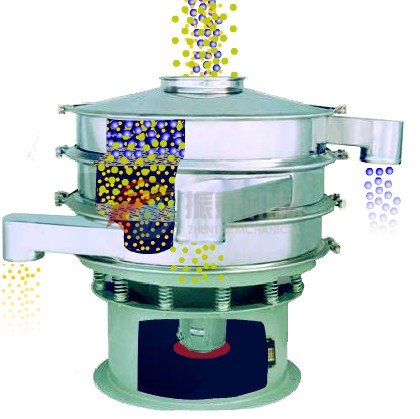

工作原理圖

三次元振動篩簡介：

三次元旋振篩采用立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同篩分要求，物料經過1-5層采用不同目數的篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置不斷撞擊篩網，使物料能夠順暢的篩分，并有效避免物料堵網問題的出現，不同目數的物料通過各層對應目數的篩網或經設置在各層的出料口排出，最終實現篩選或過濾的目的。調節電機上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

該系列篩分機可廣泛適用于食品、醫藥、化工、陶瓷、冶金、造紙、磨料、環保等各個行業中的粉料、顆粒料的篩分、分級，以及液體的固、液分離；懸浮顆粒的細度控制等工序，極大地改善物料的物理性狀指標，為產品達到較高的質量標準提供有利地支持和幫助。

旋振篩工作原理

三次元振動篩工作原理：

三次元振動篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變為水平、垂直、傾斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，最終實現篩選除雜或過濾分級的目的。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡

振動篩重錘工作原理

振泰機械三次元旋振篩分機性能特點：

專用立式振動電機為激振源，無機械傳動，能效高，易調整，質量可靠，穩定性高。
篩分精度高、效率高，適用篩分過濾各種粉末、顆粒、粘液等物料。
設計精巧耐用，噪音低，可連續作業，物料可360度方向自動排出。
篩網壽命長，更換便捷，規格可任意配置，篩分最細達500目（28μm），過濾最細達5μm。
整機封閉性能好，粉末不飛揚，液體不泄露，可單、多層同時使用，最高可達5層；
部件結構無死角，拆裝便捷，易于徹底清洗、消毒。

篩分范圍廣	振泰機械的篩分機任何顆粒、粉末、漿液（粘液）都可以篩選。篩分最細至500目（0.028mm），過濾最小可至5微米。分級篩選，可配置1-5層篩網，能同時進行2-6個等級的分選或過濾。
高效率精確篩選	全封閉結構，粉末不飛揚，液體不泄漏，網孔不堵塞，自動排料，機內無存料，網架結構無死角，同等篩面振泰機械的篩機比其他類型篩機有更大容量。
篩網更換便捷	振泰機械的篩分機獨特子母網設計，篩網壽命更長，效率更高，2人在3~5分鐘內換網即可完成，比其它類型篩機節約30~60分鐘，最大限度提高設備使用價值。
振動無機械傳導	振泰機械的篩分機的新型振動源產生的三次元振動強大而平穩，無機械傳導，設備可安裝到任何所需位置且便于移動。
更加經濟環保	振泰機械的篩分機整機壽命長，能耗低、維修費用低，效率高等特點使設備經濟實惠。低噪音、全封閉，環保性能突出。

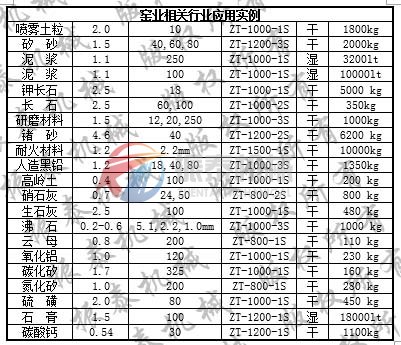

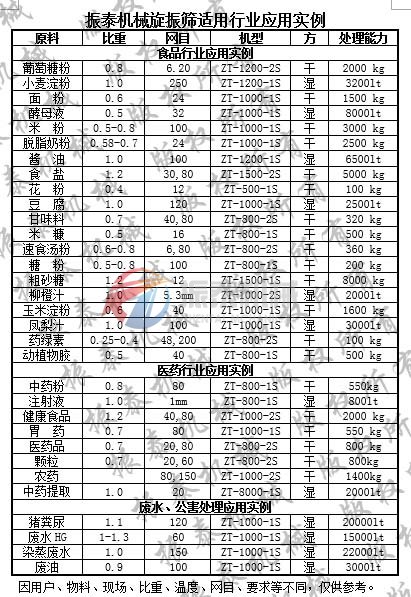

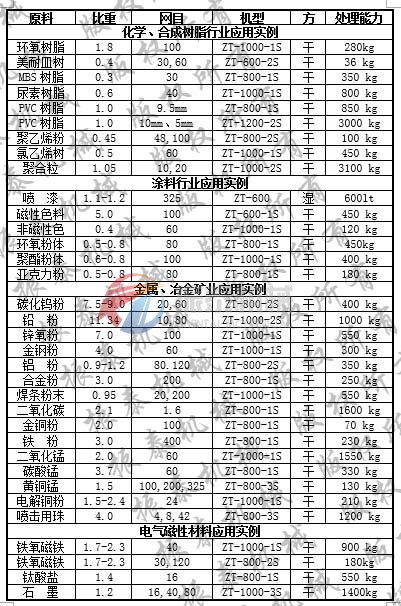

適用范圍舉例

各類粉體行業、任何顆粒、粉末、粘液一定范圍內均可篩選、過濾

化工行業：樹脂、涂料、化妝品、油漆、洗衣粉、微粉、純堿、檸檬粉、橡膠、塑料等
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。
醫藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。
金屬粉末礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。
磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。
造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。
環境保護：環境保護：垃圾、人畜屎尿、廢油、食品廢水、廢水加工等。

型號說明

三次元振動篩型號說明

舉例說明：
ZT-1000-3S: ：網架直徑為φ1000mm的3層三次元旋振篩，與物料接觸部分為SUS304不銹鋼材質。
ZT-1000-3P: ：網架直徑為φ1000mm的3層三次元旋振篩，與物料接觸部分為Q235A碳鋼材質。
另：標準機型機座（也稱底桶或底座）統一采用Q235A碳鋼材質，可定制SUS304不銹鋼材質底桶。

型號	篩面直徑（mm）	有效面積（m²）	入料粒度（mm）	可用網目（目/吋）	振次 (r/min)	層數 (層)	電壓 (v)	功率 (kw)	處理量 (kg/h)
ZT-400	360	0.09	<10	2-500	1500	1-5	380	0.18	120
ZT-600	560	0.22	<10	2-500	1500	1-5	380	0.55	520
ZT-800	760	0.43	<10	2-500	1500	1-5	380	0.75	820
ZT-1000	930	0.66	<10	2-500	1500	1-5	380	1.1	1450
ZT-1200	1130	0.96	<10	2-500	1500	1-5	380	1.5	2150
ZT-1500	1430	1.55	<10	2-500	1500	1-5	380	2.2	2650
ZT-1800	1730	2.3	<10	2-500	1500	1-3	380	3.0	3350
ZT-2000	1930	2.9	<10	2-500	1500	1-3	380	3.0	4550

特殊設計	設計簡介	照片
標準型	三次元旋振篩有多種型號可選擇。可把固體與液體過濾或把干料進行尺寸分級、除雜。
加緣型	特殊設計的加緣型是大投料量、防止物料飛濺、易于觀察篩網的機型。
閘門型	對特殊物料的處理有閘門型設計，以保證難篩分物料的處理精度，增大處理量。
超聲波型	增配超聲波篩分系統，精細粉篩分利器，解決堵網問題，做到真正不堵網。
直排型	特殊設計，處理量巨大，易于生產線結合，擅長面粉、淀粉、洗衣粉、添加劑等篩分。
防腐型	與物料接觸部分采用聚丙烯材質（PP塑料），對碳鋼、不銹鋼等金屬有腐蝕性物料篩分解決方案。
防爆型	整機密封性更好、采用BZDL隔爆型立式振動電機,適應特殊行業的更高要求。
高頻型	使用高頻振動電機（3000RPM）作為激振源，擅長陶瓷釉料等物料過濾使用。
雪崩式	小個子擁有大產量，更合理的力學分配，更合理的細節處理，更大的篩分面積，更大的產量，更低的故障率
注：更多機型不便一一展示，振泰機械可針對您的需求量身訂制最適合您的振動篩。
